Do budowy tego gramofonu zainspirowaly mnie konstrukcje z ruchomymi bazami zewnetrznymi typu AX firmy Micro Seiki . Szczegolnie w tym przypadku wzorowalem sie na modelu DDX-1500 , ktory stanowil punkt wyjscia do rozwazan tak technicznych jak i estetycznych.
Wybor granitu szwedzkiego jako materialu do budowy plinty byl zwiazany z moimi wczesniejszymi doswiadczeniami w tym zakresie , ktore nabylem podczas budowy gramofonow Laga Concept 1 i 2 ( opis znajdziecie w zakladce laga Projekts ).
Plinta jak wspomnialem wyzej zostala wykonana z 60 mm grubosci granitu . Wszystkie otwory montazowe zostaly zrobione w technice Water Jet . Proba postawienia plinty na nogach z absorberami gumowymi niestety nie powiodla sie , wobec tego powrocilem do sprawdzonej koncepcji wykonania nog w technice „Spikes”.

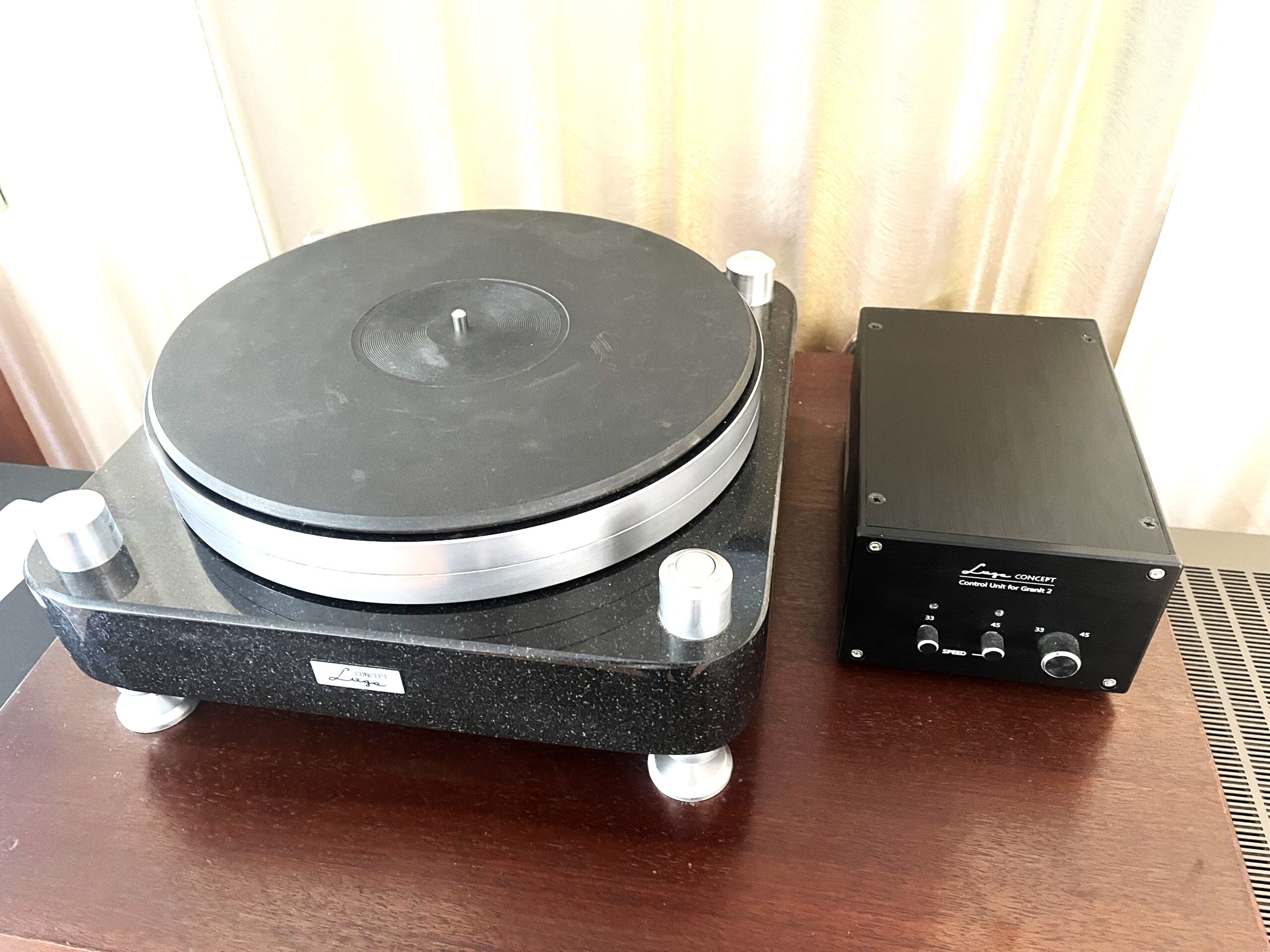

Uklad sterujaco – zasilajacy gramofonem wraz z transformatorem wyprowadzony jest poza plinte i zostal umieszczony w bardzo estetycznej obudowie wykonanej z anodowanego na kolor czarny aluminium. Polaczenie tego zasilacza z napedem nastepuje za pomoca zlacza wielostykowego. Gniazdo zasilajace uklad sterujaco – zasilajacy posiada standard IEC , co pozwala na zastosowanie dowolnego kabla zasilajacego odpowiadajacego temu standardowi.
Naped – jak widac na zdjeciach powyzej z wyboru zdecydowalem sie na naped bezposredni ( DD ) . Poczatkowo testowalem silniki podobne do tych ktore zamawiala do swoich gramofonow firma Micro Seiki , czyli produkcje takich uznanych firm jak Fujya Audio , Matsushita Corporation lub Nihon koncernu Nidec . Ostatecznie zrezygnowalem z tego , oczywiscie powody byly rozne , silnik nie zapewnial odpowiednich osiagow , adaptacja do tego konkretnego projektu byla zbyt skomplikowana lub tez cena byla tak wysoka , ze cale przedsiewwziecie przestawalo sie oplacac .Jak zwakle w takich momentach z pomoca przaszedl przypadek . Przajaciele z Japonii , ktorzy szukaja dla mnie tam roznych komponentow dostarczyli mi silnik , ktory w pierwszej chwili nie wzbudzil kompletnie mojego zainteresowania ale po pewnym czasie nastapilo olsnienie.
Tym olsnieniem okazal sie silnik firmy , ktora moim zdaniem w Europie jest w znaczacy sposob nie doceniana. Chodzi mianowicie o 20 segmentowy , 30 slotowy DC servo silnik uznanej na japonskim rynku firmy Chuo Electric Company . Dzieki swojej konstrukcji ,zastosowaniu systemu Anti-Cogging ( chwilowy obrot wsteczny silnika ) co prawda silnik posiada wiecej slotow niz segmentow ale bardzo precyzyjne wykonanie lozyskowania i rotora , system Feedbeck oraz sensory kontrolujace sterowanie sprawia ze Cogging w tym przypadku znaczaco zostal zredukowany. Dieki temu silnik osiaga WRMS na poziomie 0.028 % oraz kalibracja za pomoca potencjometrow mozliwa jest w zakresie do 3 procent.

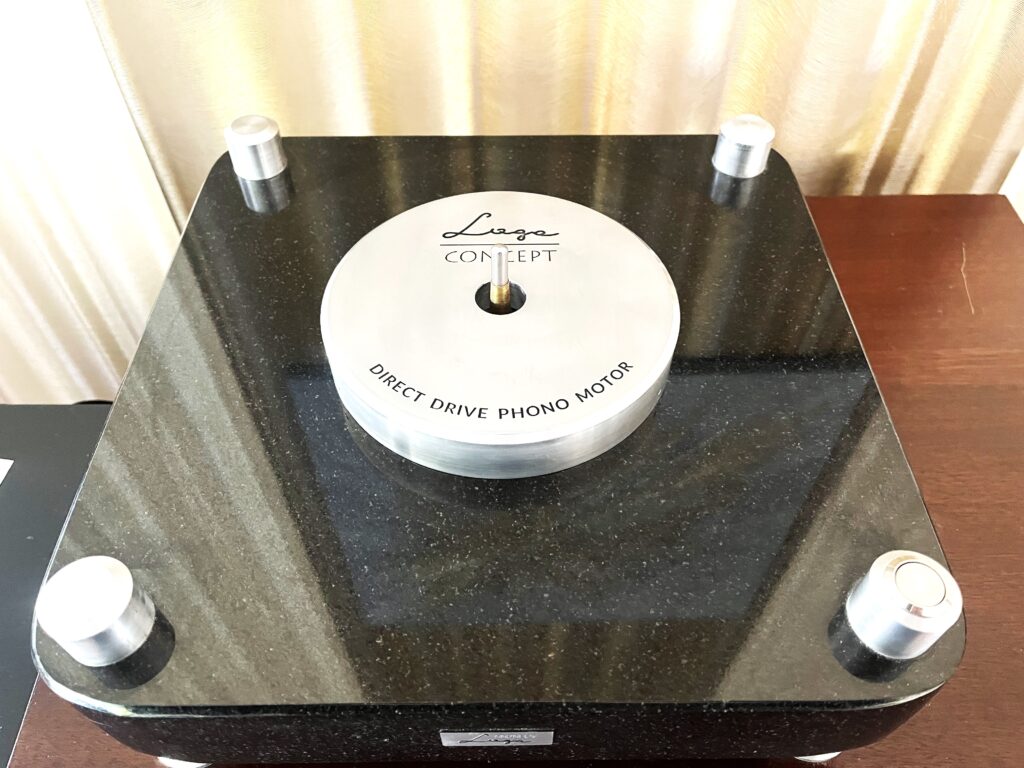

Plinta w naroznikach posiada trzy uchwyty znormalizowane do standardu Micro Seiki AX . Dzieki temu mozna bez problemu zamontowac trzy ramiona o dlugosciach 9 -12,5 cala na dowolnych bazach z serii AX.
Talerz gramofonu jest odlewem cisnieniowym z aluminium , ktory osiaga wage 2530 gr przy srednicy 310 mm .
