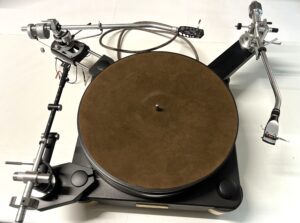

Ramię MA-505 jest moim zdaniem jedną z najbardziej udanych konstrukcji tego typu, jakie kiedykolwiek trafiły do seryjnej produkcji. W okresie swojej największej popularności było wytwarzane na bardzo dużą skalę — można wręcz mówić o produkcji masowej, co w świecie wysokiej klasy analogowych ramion gramofonowych stanowiło raczej wyjątek niż regułę.

Na sukces tej konstrukcji złożyło się wiele czynników: dopracowana mechanika, skuteczny system dynamicznego wyważania, szerokie możliwości regulacji oraz wysoka jakość wykonania. Dzięki temu MA-505 zdobyło uznanie zarówno wśród początkujących miłośników analogu, jak i najbardziej wymagających użytkowników.

Nie bez znaczenia pozostaje również fakt, że ramię to występowało w licznych odmianach i konfiguracjach, dostosowanych do różnych modeli gramofonów oraz potrzeb rynku. Tak długa obecność w ofercie firmy Micro Seiki najlepiej świadczy o trafności przyjętych założeń konstrukcyjnych i ponadczasowej wartości tego projektu.

Dane techniczne

Parametr	MA-505 (9″)	MA-505L (12″)
Długość całkowita	322 mm	372 mm
Długość efektywna	237 mm	282 mm
Masa efektywna	7–8 g	11 g
Overhang	15 mm	12 mm
Zakres regulacji VTA	42–86 mm	42–86 mm
Zalecana masa wkładki	4–10 g	12–19 g

Osobiście doliczyłem się 12 wersji tego ramienia. Nie będę ich wszystkich szczegółowo omawiał, ponieważ odpowiednie zestawienia można znaleźć na wielu forach internetowych. Bardziej zależy mi na zwróceniu uwagi na istotne różnice konstrukcyjne oraz prawidłowe oznaczenia poszczególnych odmian.

MA-505 (umownie określane jako Mk.I)

Pierwotna, 9-calowa wersja przeznaczona do uniwersalnego montażu. Wyposażona w standardowe okablowanie miedziane oraz dedykowany headshell H-303.

MA-505L

Konstrukcyjnie identyczna jak wersja podstawowa, lecz wyposażona w dłuższe, 12-calowe ramię.

MA-505X

Wersja wyposażona w specjalnie opracowane, trójsegmentowe okablowanie miedziane. Odcinek pomiędzy stykami sprzęgła a rurką ramienia wykonano ze standardowego przewodu o przekroju 0,06 mm². W środkowej części zastosowano przewody dwużyłowe, pełniące funkcję aktywnego przewodnika sygnału oraz niezależnego ekranu dla każdego kanału. Na końcowym odcinku, wewnątrz trzpienia ramienia, ponownie wykorzystano przewód 0,06 mm². Wszystkie trzy sekcje połączono metodą lutowania przy użyciu spoiwa srebrnego.

Spotkałem się z opinią, że rozwiązanie to opracowano w celu optymalizacji parametrów elektrycznych nowego headshella H-505X, który wykorzystywał podobną koncepcję okablowania. Nie dysponuję jednak materiałami źródłowymi pozwalającymi jednoznacznie potwierdzić tę teorię. Jeśli ktoś posiada wiarygodne informacje na ten temat, będę wdzięczny za ich uzupełnienie.

MA-505LX

Długa, 12-calowa odmiana wersji X. Dodatkowo wyposażona w stabilizator AST-05.

MA-505S

Wersja wyposażona w okablowanie srebrne.

MA-505LS

Połączenie wersji 12-calowej z okablowaniem srebrnym.

MA-505 Mk.II

Odmiana najczęściej uznawana za rozwinięcie wersji Mk.I. Zmiany dotyczyły przede wszystkim uniwersalnej bazy montażowej oraz zmodyfikowanego mechanizmu regulacji VTA. Jak zwykle bywa z wersjami określanymi jako improved, nie zawsze oznacza to jednoznaczny postęp pod każdym względem. Dobrym przykładem mogą być choćby ramiona serii SME Series III Improved, które do dziś budzą podzielone opinie użytkowników.

W końcowym okresie produkcji pojawiły się również bardzo interesujące odmiany MA-505SX Mk.II oraz MA-505LX Mk.II. W obu zastosowano bazę AX, znaną również z modeli MA-808X , MAX-237 oraz MAX-282, co można uznać za wyraźny krok naprzód pod względem jakości wykonania, sztywności mocowania oraz funkcjonalności.

Ramię w tej konfiguracji było również wyposażone w ciężarek stabilizujący AST-08, stanowiący integralny element układu tłumienia. Zastosowanie tego stabilizatora pozwalało na skuteczniejsze kontrolowanie rezonansów oraz poprawę stabilności pracy ramienia .

Wymienna prosta rurka ramienia wykonana jest z mosiadzu i posiada na stale zamontowany headshell .

Okablowanie wewnetrzne rurki ramienia ( wersja prosta ) . Na zdjeciu widoczne jest wykonane z drewna balsa czterokanalowe prowadzenie przewodow sygnalowych.

Na zdjęciach ponizej przedstawiono dwie wersje ramienia MA-505 Mk.III, różniące się zastosowaną bazą montażową (mount).

Po lewej stronie znajduje się wersja uniwersalna, wyposażona w bazę AX, umożliwiającą montaż ramienia w szerokiej gamie gramofonów. Po prawej stronie widoczne jest to samo ramię, wyposażone w bazę A-81, przystosowaną do montażu z wykorzystaniem dedykowanej listwy połączeniowej.

Poza zastosowaną bazą montażową obie wersje nie różnią się pod względem konstrukcyjnym ani parametrów użytkowych. Różnice dotyczą wyłącznie sposobu instalacji i integracji ramienia z konkretnym modelem gramofonu lub podstawą ramienia. Dzięki takiemu rozwiązaniu firma Micro Seiki mogła oferować ten sam model ramienia w różnych konfiguracjach montażowych, dostosowanych do potrzeb użytkowników oraz producentów gramofonów.

Baza AX . Niestety ten wariant bazy nie posiada mozliwosci plynnego ustawiania VTA ( on the fly ) ale za to jest bardzo masywna , waga 560gr.

Dodatkowo występowały również nieco „zubożone” wersje tego ramienia, opracowane z myślą o konkretnych modelach gramofonów, takich jak Micro DD-6, Micro DD-7, Micro DD-8 oraz Micro DD-35.

W większości przypadków ramiona te były montowane do dedykowanych baz, w których regulacja VTA (Vertical Tracking Angle) była niemożliwa lub ograniczona do niewielkiego zakresu. W porównaniu z pełnowartościowymi wersjami MA-505 stosowano w nich również pewne uproszczenia konstrukcyjne.

Najczęściej odmiany te nie były wyposażone w hydrauliczną windę ramienia ani ciężarek lateralny odpowiedzialny za kompensację bocznego wyważenia. Zastosowano także standardowe okablowanie wewnętrzne, identyczne jak w modelu MA-505 Mk.I.

Mimo tych uproszczeń ramiona zachowały najważniejsze cechy konstrukcyjne serii MA-505, oferując bardzo dobrą kulturę pracy, wysoką precyzję prowadzenia wkładki oraz niezawodność, z której słynęły produkty firmy Micro Seiki. Dzięki temu nawet uproszczone wersje pozostają dziś cenione przez użytkowników i kolekcjonerów klasycznych gramofonów tej marki.

Poniżej prezentuję bardzo interesującą wersję ramienia MA-505 Mk.I L o efektywnej długości 12 cali, stosowaną w gramofonach Micro DD-100.

Model ten stanowi rozwinięcie standardowej konstrukcji MA-505, oferując zalety wynikające z większej długości efektywnej ramienia, takie jak mniejszy błąd prowadzenia igły oraz korzystniejszą geometrię odczytu. Ze względu na ograniczoną dostępność i niewielką skalę produkcji jest to obecnie jedna z ciekawszych i rzadziej spotykanych odmian serii MA-505.

Więcej informacji na temat tej wersji oraz jej zastosowania w gramofonach Micro DD-100 znajdziecie w rozdziale poświęconym serii Micro DD, a w szczególności modelowi DD-100.

Kolejną, bardzo rzadko spotykaną odmianą jest MA-505L, pochodząca z gramofonu Micro BL-1001W. Jej najbardziej charakterystyczną cechą jest zastosowanie standardowej hydraulicznej windy ramienia, zastępującej rozwiązanie znane z niektórych wcześniejszych wersji.

Poza tym elementem konstrukcja ramienia nie różni się istotnie od odmiany montowanej w gramofonie Micro DD-100. Zachowano ten sam układ wyważania dynamicznego, identyczną geometrię oraz pozostałe rozwiązania techniczne charakterystyczne dla serii MA-505L.

Ze względu na ograniczoną produkcję oraz fakt, że ramię występowało głównie jako wyposażenie modelu Micro BL-1001W, wersja ta należy obecnie do najrzadziej spotykanych odmian rodziny MA-505 i jest szczególnie poszukiwana przez kolekcjonerów sprzętu marki Micro Seiki.

Na zdjęciach poniżej znajduje się wersja MA-505 „S” Mk.II z końcowego okresu produkcji. Model ten wyposażono w bazę oraz headshell przejęte z ramienia MA-808X. Wanna tłumiąca i wiosło zamocowane są bezpośrednio na wysokości łożyska głównego, co zapewnia optymalne działanie układu tłumienia. W tej konfiguracji zastosowano ciężarek stabilizujący AST-08. W opinii wielu użytkowników i kolekcjonerów jest to jedna z najbardziej dopracowanych konstrukcyjnie odmian ramienia MA-505.

Teraz kilka słów o systemie dynamicznego wyważania zastosowanym w ramieniu MA-505.

Układ ten składa się w praktyce z trzech podstawowych elementów. Ciężarek przeciwwagi służy w tym przypadku jedynie do statycznego wyważenia ramienia do wartości 0 g. Oznacza to, że ramię znajduje się w stanie pełnej równowagi, bez wywieranego nacisku na igłę. W tym momencie pokrętło regulacji balansu dynamicznego również powinno znajdować się w pozycji 0 g.

Podczas pracy, zarówno w płaszczyźnie wertykalnej, jak i horyzontalnej, ramię podlega działaniu różnych sił fizycznych. Za ich kompensację odpowiada sprężyna umieszczona we wnętrzu trzpienia przeciwwagi. Jest ona połączona za pomocą specjalnego cięgła — plecionki wolframowo-tytanowej z dodatkiem włókien PVC — z układem bloczków zakończonym pokrętłami regulacyjnymi o zakresie pracy od 0 do 3 g.

Manipulując pokrętłem balansu dynamicznego, uzyskujemy wymaganą dla danej wkładki wartość nacisku igły. Jedną z zalet tego rozwiązania jest możliwość bardzo precyzyjnej regulacji nacisku, nawet podczas pracy ramienia, gdy igła znajduje się już w rowku płyty.

Dzięki zastosowaniu dynamicznego systemu wyważania zadana siła nacisku pozostaje praktycznie niezmienna niezależnie od położenia ramienia, co stanowi jedną z charakterystycznych cech konstrukcji Micro Seiki MA-505.

Regulacja siły antyskatingu odbywa się w dużej mierze automatycznie. Drugie pokrętło służy natomiast do wyboru charakterystyki pracy układu w zależności od zastosowanego szlifu igły. Zakres oznaczony kolorem czerwonym przeznaczony jest dla igieł o szlifie eliptycznym, natomiast zakres granatowy dla szlifów o większej zdolności penetracji rowka płyty.

Podczas projektowania tego ramienia konstruktorzy nie przewidzieli, że rozwój wkładek gramofonowych będzie zmierzał w kierunku coraz bardziej zaawansowanych i „ostrych” profili igieł. Z tego względu w przypadku najbardziej ekstremalnych szlifów, takich jak Gyger S/Gyger 80, mogą pojawić się trudności z uzyskaniem optymalnych parametrów pracy układu antyskatingu.

Miłośników szlifu Shibata mogę jednak uspokoić — w tym przypadku cały system funkcjonuje prawidłowo i nie sprawia problemów eksploatacyjnych. W praktyce ramię bardzo dobrze współpracuje z większością popularnych wkładek wyposażonych w igły eliptyczne, hipereliptyczne oraz Shibata, zachowując skuteczność kompensacji siły dośrodkowej na satysfakcjonującym poziomie.

Podsumowując, MA-505 jest konstrukcją wyjątkowo udaną. Już sam fakt, że ramię to było produkowane przez wiele lat, na dużą skalę i w licznych odmianach, najlepiej świadczy o jego sukcesie oraz uznaniu, jakim cieszyło się wśród użytkowników.

Prostota obsługi, połączona z przysłowiową precyzją inżynierów firmy Micro Seiki, zaowocowała konstrukcją, która do dziś pozostaje ceniona zarówno przez melomanów, jak i kolekcjonerów sprzętu analogowego. Dopracowany system dynamicznego wyważania, skuteczny układ tłumienia oraz szerokie możliwości regulacji sprawiają, że MA-505 nadal może z powodzeniem konkurować z wieloma znacznie młodszymi konstrukcjami.

Nie bez powodu ramię to uznawane jest za jeden z najbardziej rozpoznawalnych i udanych projektów w historii firmy Micro Seiki — projekt, w którym funkcjonalność, niezawodność i wysoka kultura pracy zostały połączone w wyjątkowo harmonijną całość.
