obok Micro MA-100 jedno z najrzadziej pojawiajacych sie na rynku ramiaczek Micro Seiki.
MA-505 X pojawilo sie na rynku w 1978 roku . W Japonii ramiaczko kosztowalo 80.000 JPY , w Europie (Niemcy) trzeba bylo zaplacic 1200,00 DM. Produkcja zakonczyla sie w 1982 roku .
Dane Techniczne :
Rurka o ksztalcie “S” , sprzegielko typu SME , ramie zbalansowane dynamicznie.
- dlugosc calkowita 325 mm
- dlugosc efektywna 237 mm
- Overhang 15 mm
- VTA 47-70 mm
- Headshells 14-20 gr
- TEM 12,85 gr ( lacznie z wkladka Pioneer 5 MC )
Jest to pierwsze ramie Micro , ktore posiadalo zintegrowana na stale wanne olejowa oraz wioslo .Ta sama wanne wykorzystano pozniej w obydwu modelach ramiaczek referencyjnej serii MAX.
Opcjonalnie mozna bylo dokupic dwa rodzaje ciezarkow uzupelniajacych aby zbalansowac wkladki o wiekszej masie.
Jako że podstawowe założenia konstrukcyjne MA-808 X tylko w niewielkim stopniu różnią się od rozwiązań zastosowanych w produkcji ramion serii MA-505, w tym opisie chciałbym bardziej skoncentrować się na pokazaniu, co odróżnia powyższe modele oraz w jaki sposób doświadczenia zebrane podczas ich konstruowania wpłynęły na dalszy rozwój tej koncepcji.
Gdy pierwszy raz zobaczyłem MA-808 X, natychmiast pomyślałem o tym, jak potężne jest to ramię. Waga mówi tutaj sama za siebie. MA-505 Mk.I waży 475 g i sprawia wrażenie filigranowego, bardzo precyzyjnie wykonanego ramienia, natomiast MA-808 X jest ponad dwukrotnie cięższe i wskazuje na wadze 1075 g. Nie jest to jedynie różnica w ciężarze obu baz , która sama w sobie jest znacząca — duży wpływ mają również waga i gabaryty łożyska głównego oraz kolumny na ktorej wsparty jest mechanizm regulacji sprezyny.
Trzpien ciezarka przeciwwagi w przapadku MA_808 X jest o 7 mm dluzszy niz w MA-505 Mk.I i osiaga praktycznie dlugosc trzpienia w wersji MA-505 L . Znajduje to uzasadnienie w fakcie , ze konstruktorzy stosujac na stale zintegrowana wanne potrzebowali z tylu wiecej miejsca co nie pozostaje bez wplywu na koncentracje masy na lozysku glownym.
Ciezarek przeciwwagi co logiczne jest o 20 gr lzejszy w stosunku do MA-505 Mk.I . Samo wakonanie ciezarka wydaje sie bardziej precyzyjne mimo podobnej technologii produkcji.
Winda ramienia w obu przypadkach jest winda hydrauliczna jednak w modelu MA-808 X zostala ona w znaczacy sposob uleprzona . Modyfikacje jak widac byly na tyle skuteczne , ze ten sam typ windy wykorzystano pozniej w obu ramiaczkach serii MAX.
Jezeli chodzi o bazy obydwu ramion to roznice sa bardzo znaczace. Jak juz wspomnialem wczesniej , chodzi tu nie tylko o wage ale rowniez o sama konstrukcje. Baza w przypadku MA-505 jest wykonana z aluminium gdzie regulacja VTA odbywa sie ” On the Fly “. Baza MA-808 X podobnie jak w przypadku baz ramion serii MAX wykonana jest z chromowanego brazu i posiada system regulacji VTA najbardziej zblizony do mechanizmu bazy zastosowanej np . w gramofonach Micro DD-8 ( zdjecie : gora lewa strona)
Headshell H-808 X o wadze 12 gr zostal skonstruowany specjalnie do Modelu MA-808 X. ( opis znajdziecie w rozdziale : Micro -Tonearm -dynamic balanced- Headshells ).
Na koniec ewolucja baz ramienia (od lewej MAX , MA-808 X , MA-505 Mk.I ) Jak widac na zdjeciu bazy nie tylko ewoluowaly w zakresie konstrukcji ale rowniez doboru materialu , wielkosci a co za tym idzie rowniez i masy.
-MAX – 685 gr
-MA-808 X 550 gr
-MA-505 Mk.I 230 gr

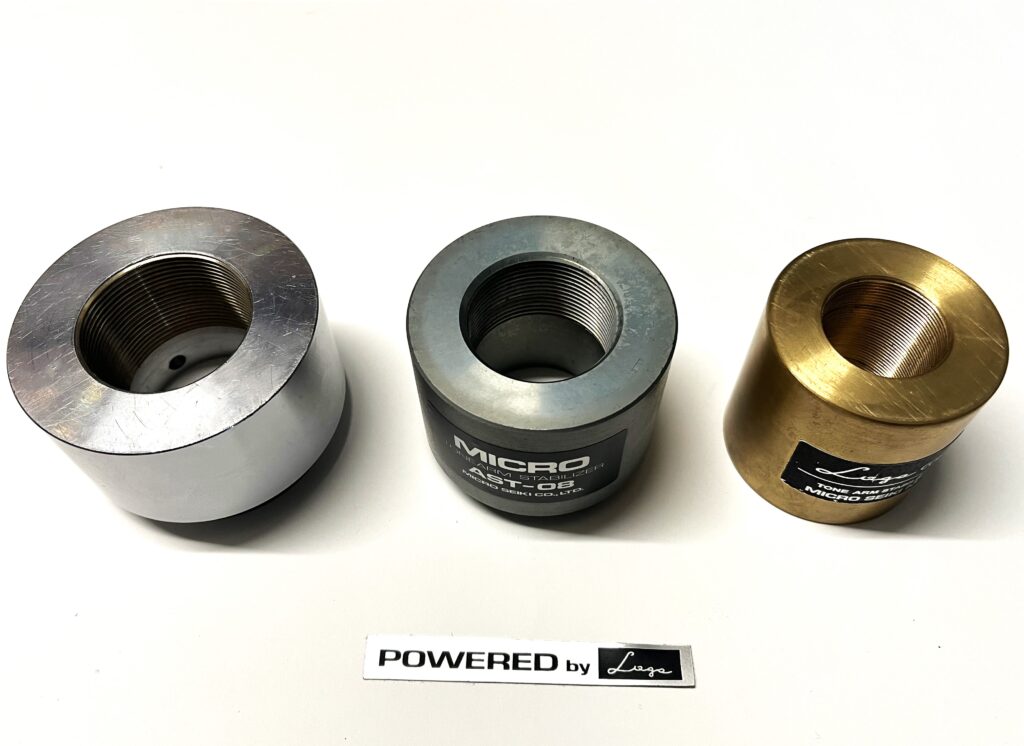

Wraz z rozwojem poszczególnych modeli na rynku pojawiły się również różne wersje stabilizatorów, których zadaniem było skuteczne ograniczanie rezonansów i poprawa stabilności pracy całego układu. Na zdjęciu poniżej przedstawiono je od prawej do lewej:
- ASB-5 – masa: 585 g (stosowany w modelach MA-505 Mk.I)
- ASB-8 – masa: 720 g (stosowany w modelach MA-505 Mk.II oraz MA-808 X)
- ASB-10 – masa: 900 g (stosowany w modelach MAX-237 oraz MAX-282)
Wraz ze wzrostem masy stabilizatora zwiększała się jego zdolność do tłumienia niepożądanych drgań i rezonansów, co przekładało się na jeszcze większą stabilność pracy ramienia i wkładki gramofonowej.
Model MA-808 X, obok ramion MA-100 oraz MA-100 S, należy do najrzadziej pojawiających się na rynku wtórnym konstrukcji firmy Micro Seiki. W praktyce egzemplarze MA-808 X spotykane są nawet rzadziej niż ramiona z referencyjnej serii MAX, co czyni go konstrukcją szczególnie interesującą z punktu widzenia kolekcjonerskiego oraz technicznego.
Pod względem koncepcji konstrukcyjnej oraz zasady działania MA-808 X wykazuje duże podobieństwo do modelu MA-505. Dotyczy to przede wszystkim ogólnej architektury ramienia, układu łożyskowania oraz rozwiązań regulacyjnych. Różnice pojawiają się natomiast w zakresie doboru materiałów konstrukcyjnych, wymiarów poszczególnych elementów oraz całkowitej masy efektywnej układu.
W ostatnim okresie działalności firmy Micro Seiki można wyraźnie zauważyć zmianę filozofii projektowej polegającą na stopniowym zwiększaniu masy własnej ramion gramofonowych. Tendencja ta miała na celu poprawę współpracy z wkładkami o niższej podatności oraz zwiększenie stabilności mechaniczno-rezonansowej układu ramię–wkładka. MA-808 X stanowi bardzo dobry przykład tej ewolucji konstrukcyjnej, reprezentując wyraźnie cięższą i bardziej masywną interpretację wcześniejszych rozwiązań stosowanych w modelach takich jak MA-505.
